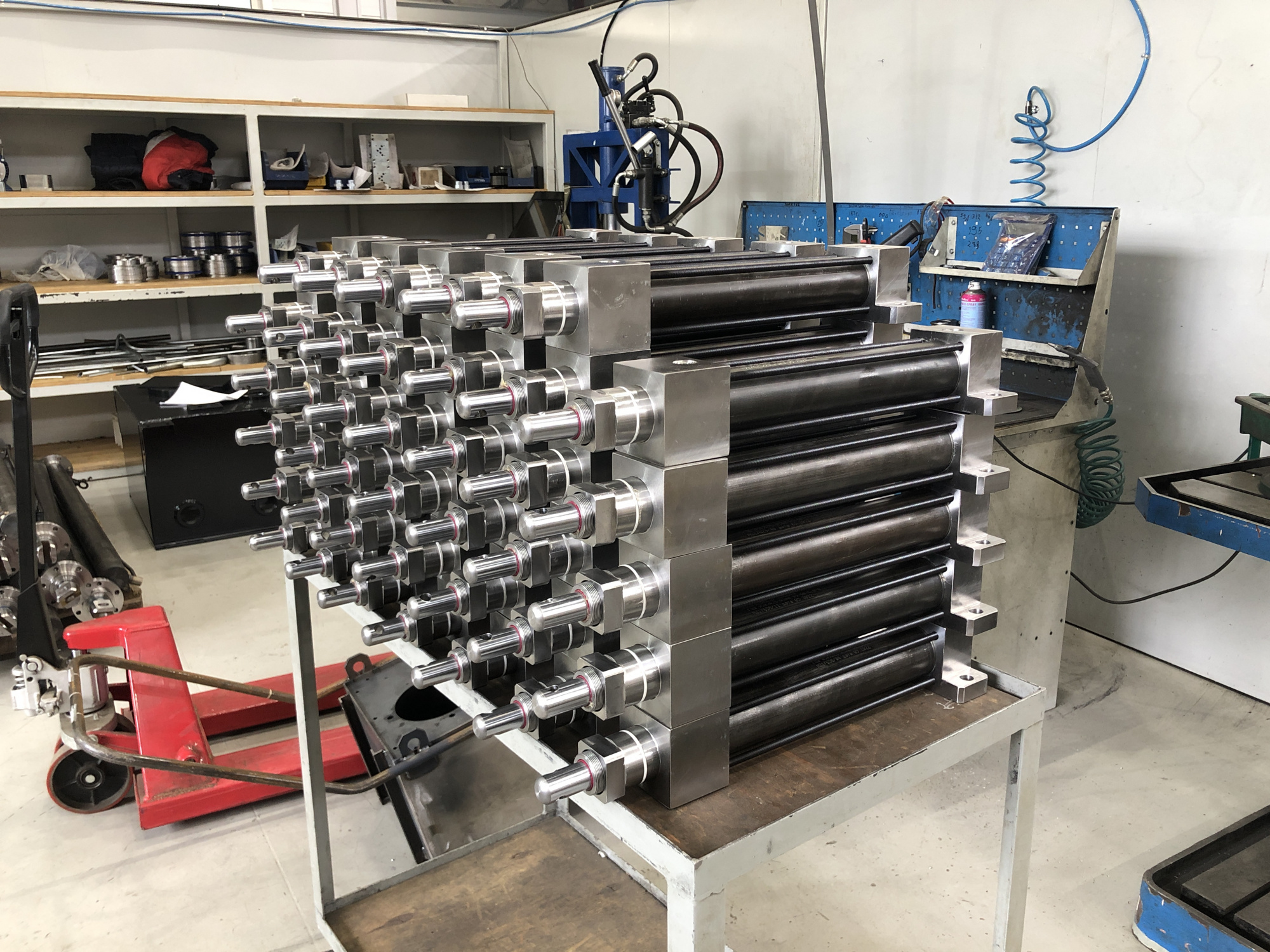

Гидроцилиндр — это исполнительный элемент гидравлической системы, преобразующий энергию жидкости под давлением в линейное механическое движение. Он обеспечивает точное, мощное и контролируемое перемещение нагрузок — от тяжёлых прессов до строительной техники. Без гидроцилиндров невозможно представить современные станки, экскаваторы, подъёмники и промышленные линии. Надёжность, долговечность и высокая удельная мощность делают их незаменимыми в условиях интенсивной эксплуатации.
Устройство гидроцилиндра
Основу гидроцилиндра составляют три ключевых элемента: корпус, шток и поршень. Корпус — это герметичная труба, внутри которой движется поршень. Он изготавливается из высокопрочной стали, часто с хромированным покрытием для устойчивости к коррозии и износу. Поршень — это диск, жёстко соединённый со штоком, который разделяет внутреннюю полость корпуса на две камеры. При подаче жидкости в одну из камер поршень начинает перемещаться, толкая шток.
Уплотнительные системы — критически важная часть. Они предотвращают утечку рабочей жидкости и попадание загрязнений внутрь. Включают в себя:
— поршневые манжеты — удерживают давление в камере;
— штоковые уплотнения — защищают от утечки на выходе штока;
— грязесъемники — очищают шток от пыли и влаги при втягивании.
Материалы — нитрил, фторкаучук, полиуретан — подбираются под температуру, давление и агрессивность среды. Для экстремальных условий (до +200 °C или −40 °C) используются специальные композитные уплотнения.
Корпус и шток обрабатываются с допусками в микронах — даже небольшое отклонение снижает срок службы. Важно: все детали проходят контроль качества на герметичность и точность размеров.

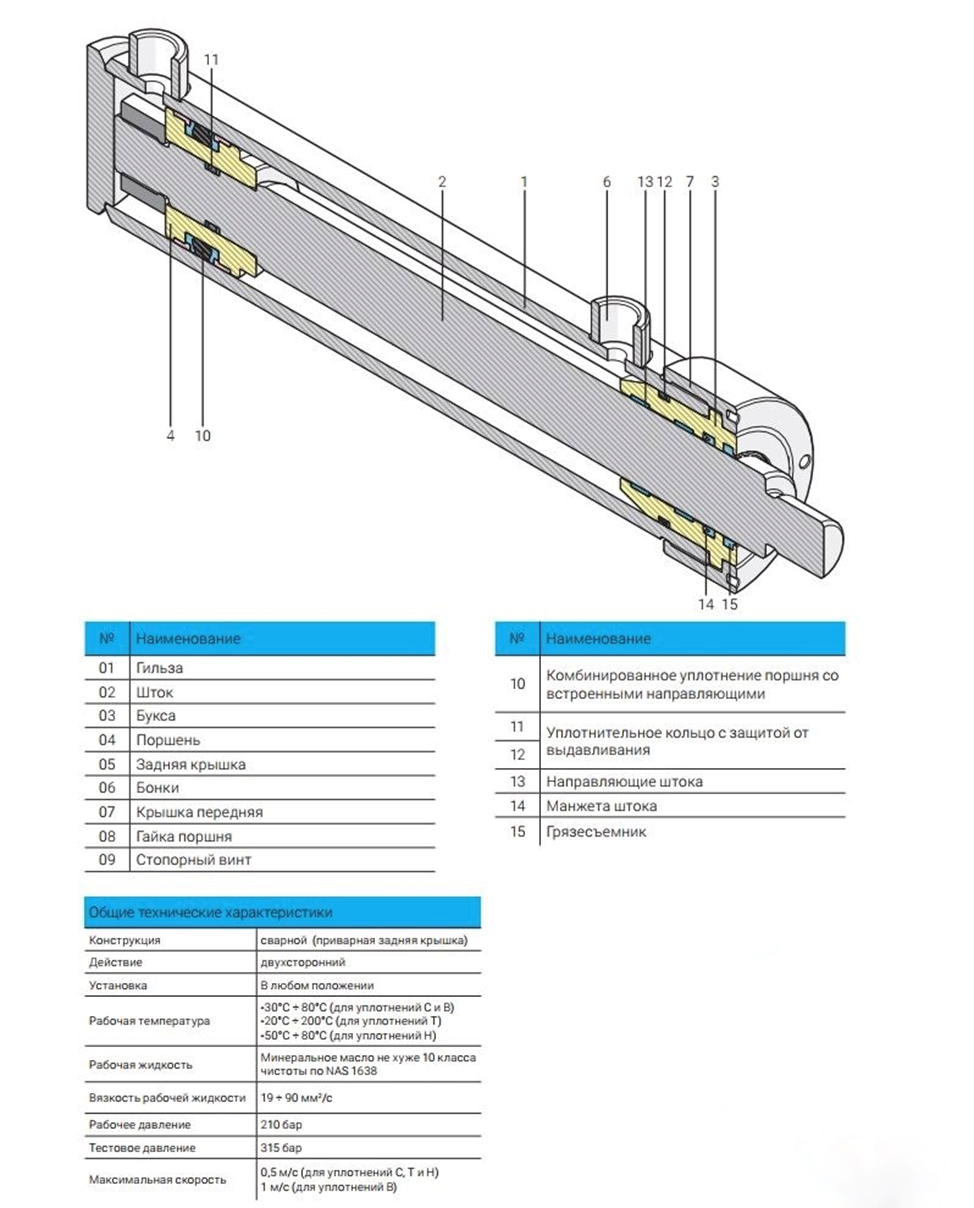

Инфографика: Схема устройства гидроцилиндра — корпус, поршень, шток, уплотнения, входы жидкости:
Принцип работы
Гидроцилиндр работает по принципу преобразования гидравлической энергии в механическую. Когда насос подаёт масло под давлением в одну из камер (через входные отверстия), поршень начинает перемещаться — выдвигая или втягивая шток. Сила, развиваемая штоком, зависит от давления и площади поршня: чем выше давление и больше диаметр — тем больше тяговое усилие.
Рабочий цикл состоит из двух фаз:
— Выдвижение: масло поступает в поршневую полость, шток выходит.
— Втягивание: масло подаётся в штоковую полость, поршень возвращается — при этом жидкость из поршневой камеры вытесняется обратно в бак.
Гидравлическая схема включает: насос, бак, фильтр, распределитель, предохранительный клапан и сам цилиндр. Распределитель управляет направлением потока — именно он определяет, когда цилиндр выдвигается или втягивается.
Для обеспечения работоспособности цилиндра необходимо убедиться в устойчивости штока под действием осевой нагрузки. Для этого необходимо:
1. Определить рабочее усилие как произведение площади поршня гидроцилиндра на давление
2. Определить фактор хода Fc исходя из способа крепления цилиндра
3. Определить опорную длину L ̥как произведение рабочего хода гидроцилиндра L и фактора хода Fc

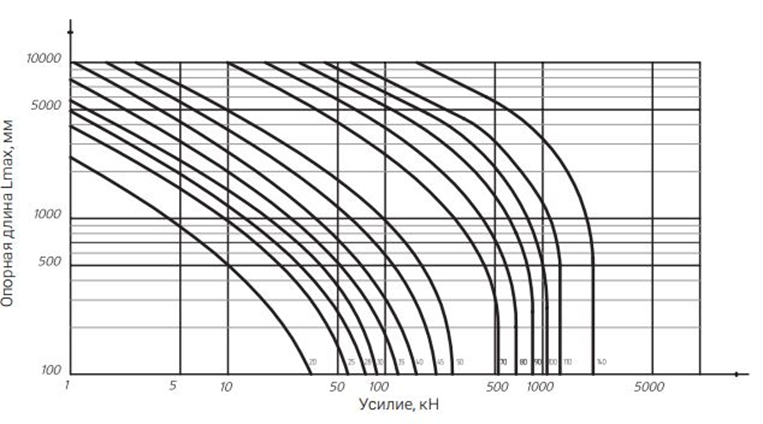

4. Убедиться по графику, что для выбранных рабочего усилия и диаметра штока опорная
Основные типы гидроцилиндров
|
Тип |
Особенности |
Применение |
|
Одностороннего действия |
Выдвижение — за счёт давления, втягивание — за счёт пружины или груза |
Простые прессы, клапаны, подъёмники с небольшой нагрузкой |
|
Двухстороннего действия |
Выдвижение и втягивание — за счёт давления масла в обе камеры |
Экскаваторы, прессы, станки с ЧПУ — где нужна точная обратная связь |
|
Телескопические |
Состоит из нескольких вложенных друг в друга штоков — позволяет получить большое ходовое расстояние при компактной длине |
Краны, самосвалы, подъёмные платформы с ограниченным пространством |
Также существуют гидроцилиндры с пружинным захватом, типа домкрат, с установленной гидроаппаратурой, плунжерные, на резьбе, на шпильках, сварные, на винтах, поворотные и т.п.
Заключение
Гидроцилиндр — это не просто деталь, а сердце гидравлической системы, обеспечивающее точное, мощное и надёжное движение. Его конструкция, материалы и уплотнения определяют срок службы и стабильность работы в самых сложных условиях. Правильно подобранный цилиндр снижает простои, увеличивает эффективность и продлевает ресурс оборудования.
