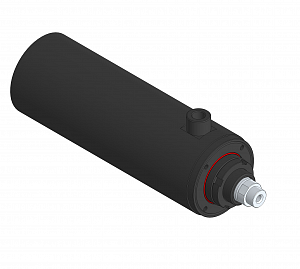

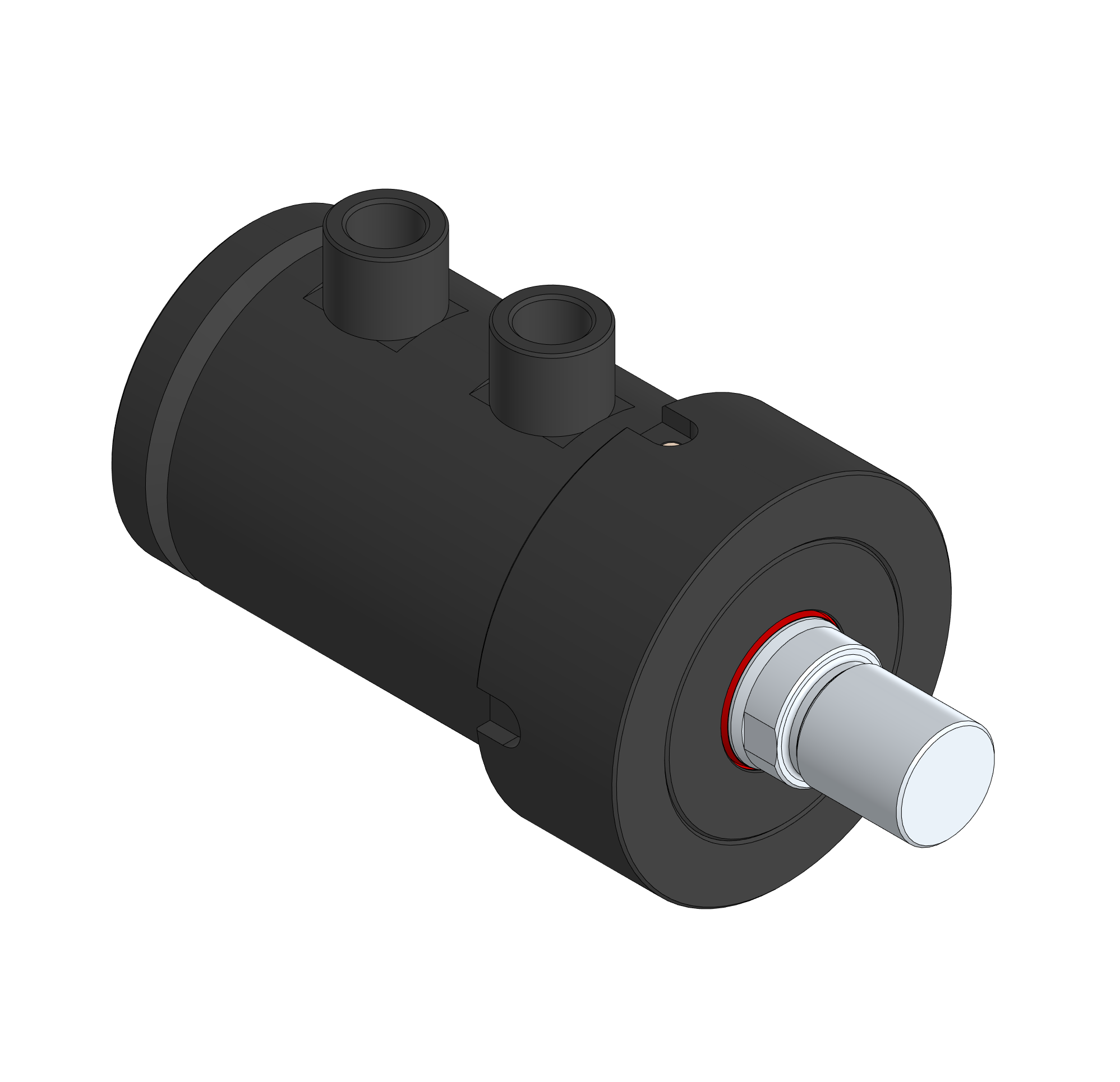

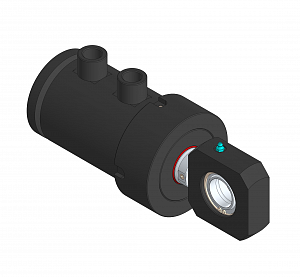

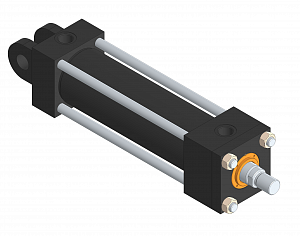

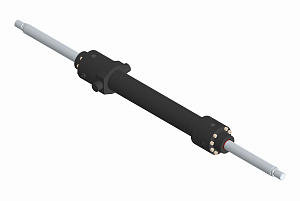

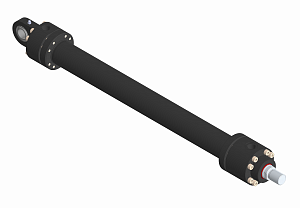

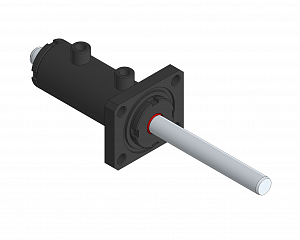

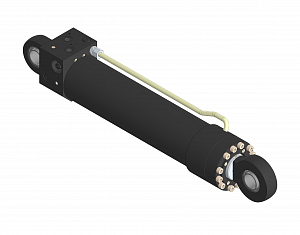

Гидравлический цилиндр базового исполнения

Гидроцилиндр базового исполнения - элемент гидравлических систем, преобразующий энергию давления рабочей жидкости в линейное механическое усилие

Рабочая жидкость под давлением подаётся в поршневую или штоковую полость цилиндра. Давление воздействует на поршень, создавая усилие, передаваемое на шток. Направление движения штока определяется гидравлической схемой подачи жидкости.

Применяется в промышленных установках, строительной и сельскохозяйственной технике, прессах, подъёмных механизмах и другом оборудовании, требующем мощного силового воздействия.

Принцип реализации:

Шток - хромированный, обеспечивающий плавное движение без заеданий

Уплотнения - из специальных композитных материалов (фторкаучук, полиуретан с бронзовым наполнением), устойчивых к маслам, перепадам температур:

• Исполнение уплотнений под разные климатические условия
  • Стандартные от − 30°C до +80°C
  • Низкотемпературные -50°C до +80°C
  • Высокотемпературные от -20°C до +200°C (фторкаучук (FKM, FPM))
• Техническая реализация:
  • Рабочее давление — до 400 бар
  • Ход — от 5 до 5000 мм
  • Диаметр штока от 25 до 300
  • Диаметр поршня от 40 до 500

Возможна реализация с защитной гофрой.

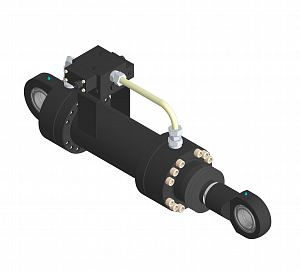

Возможна интеграция с датчиками положения, датчики давления и системами управления для регулирования хода и давления

Все детали обрабатываются с высокой точностью, исключая люфты, перекосы и вибрации при циклических нагрузках.

Все цилиндры проходят тестирование на герметичность и прочность.

Подбор по модели техники, нагрузке и ходу — по техническому заданию.

e-mail: info@donvard.ru

тел.: +7(3412)90-41-42

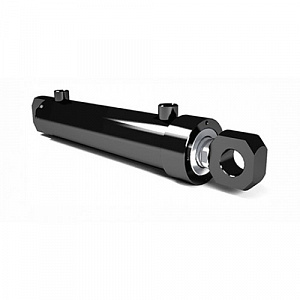

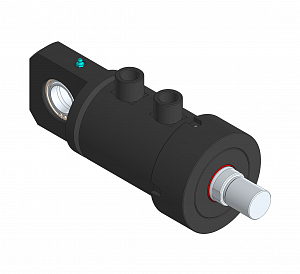

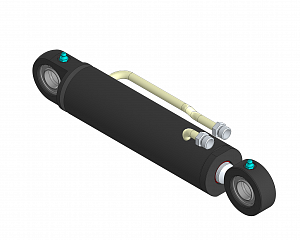

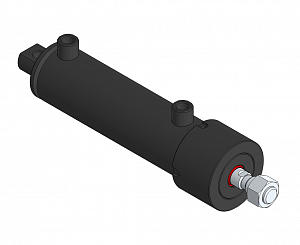

Гидроцилиндр базового исполнения Donvard — типовой поршневой цилиндр двухстороннего действия, спроектированный для использования в землеройных машинах, подъёмниках, погрузчиках и другой гидравлической технике. Сварная конструкция корпуса из бесшовной трубы сталь St52 обеспечивает высокую прочность и жёсткость, а внутренняя обработка гильзы до шероховатости не более 0,3 мкм продлевает ресурс уплотнений. Хромированный шток с Ra ≤ 0,2 мкм устойчив к коррозии и износу при скорости до 0,5–1 м/с, в зависимости от типа уплотнений. Цилиндр рассчитан на рабочее давление до 210 бар и испытательное до 315 бар, что позволяет применять его в тяжёлых условиях эксплуатации. Базовое исполнение допускает установку в любом положении и подключение к стандартным гидросистемам с минеральным маслом класса чистоты 10 по NAS 1638. Производство на заказ по индивидуальным чертежам, с подбором диаметра поршня, штока и хода под конкретную задачу.
