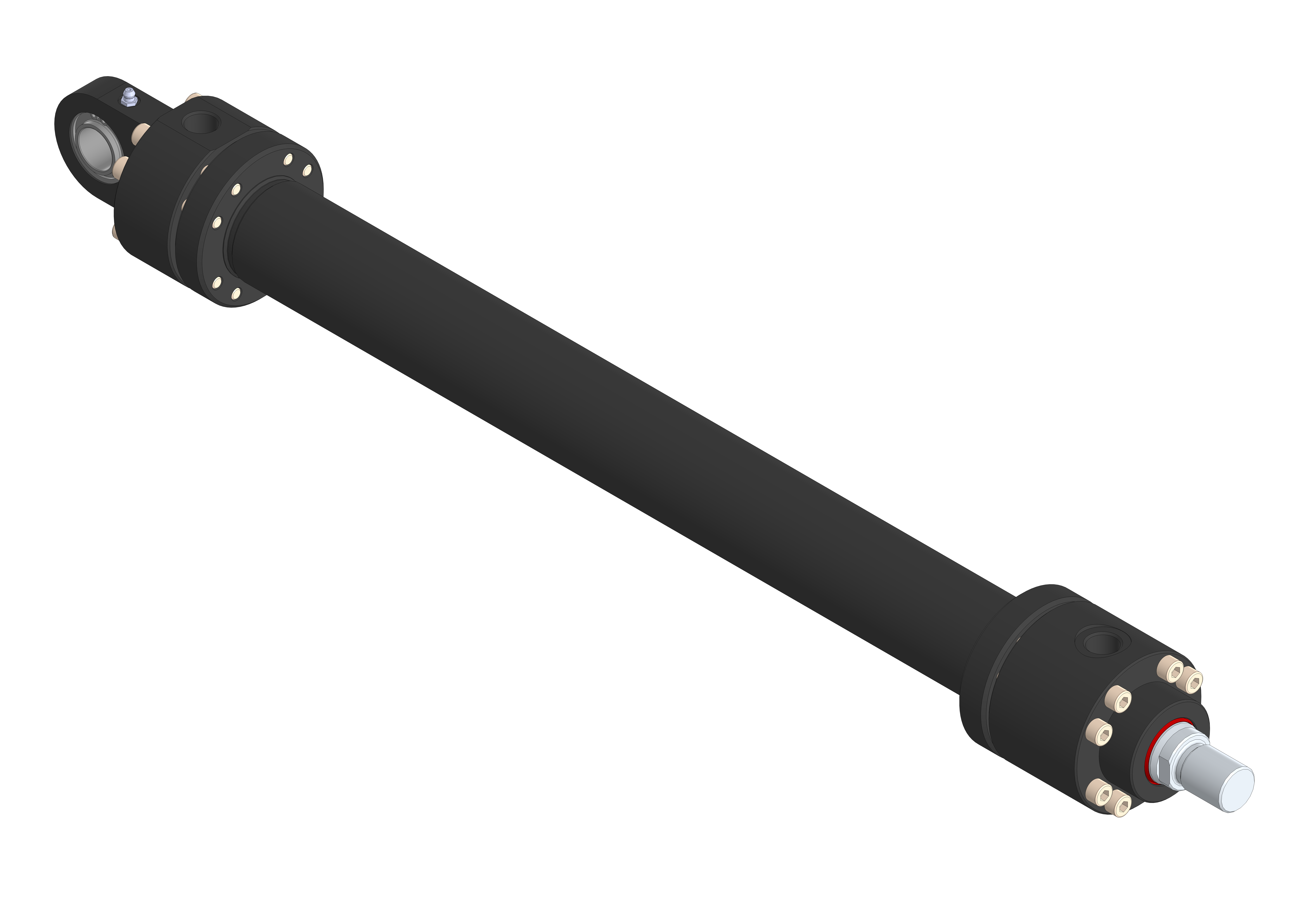

Гидроцилиндр на винтах

Гидроцилиндр на винтах — это гидравлический механизм с креплением через винты, вкручиваемые непосредственно в корпус или крышку. Такая конструкция упрощает монтаж и демонтаж, особенно в условиях ограниченного пространства или при частой переналадке оборудования.

Применяется в прессах, станках с ЧПУ, мобильной технике и системах, где важна скорость замены, ремонтопригодность и устойчивость к вибрации. Подходит для двух- и одностороннего действия.

Рекомендован при использовании с циклами на высокой скорости

- Шток – хромированный, обеспечивающий плавное движение без заеданий

- Уплотнения - из специальных композитных материалов (фторкаучук, полиуретан с бронзовым наполнением), устойчивых к маслам, перепадам температур:

• Исполнение уплотнений под разные климатические условия
  • Стандартные от − 30°C до +80°C
  • Низкотемпературные -50°C до +80°C
  • Высокотемпературные от -20°C до +200°C (фторкаучук (FKM, FPM))
• Техническая реализация:
  • Рабочее давление — до 350 бар
  • Ход — от 5 до 2000 мм
  • Диаметр штока от 25 до 300
  • Диаметр поршня от 40 до 500

Возможна реализация с защитной гофрой.

Возможна интеграция с датчиками положения, датчики давления и системами управления для регулирования хода и давления

Все детали обрабатываются с высокой точностью, исключая люфты, перекосы и вибрации при циклических нагрузках.

Все цилиндры проходят тестирование на герметичность и прочность.

Подбор по модели техники, нагрузке и ходу — по техническому заданию.

e-mail: info@donvard.ru

тел.: +7(3412)90-41-42

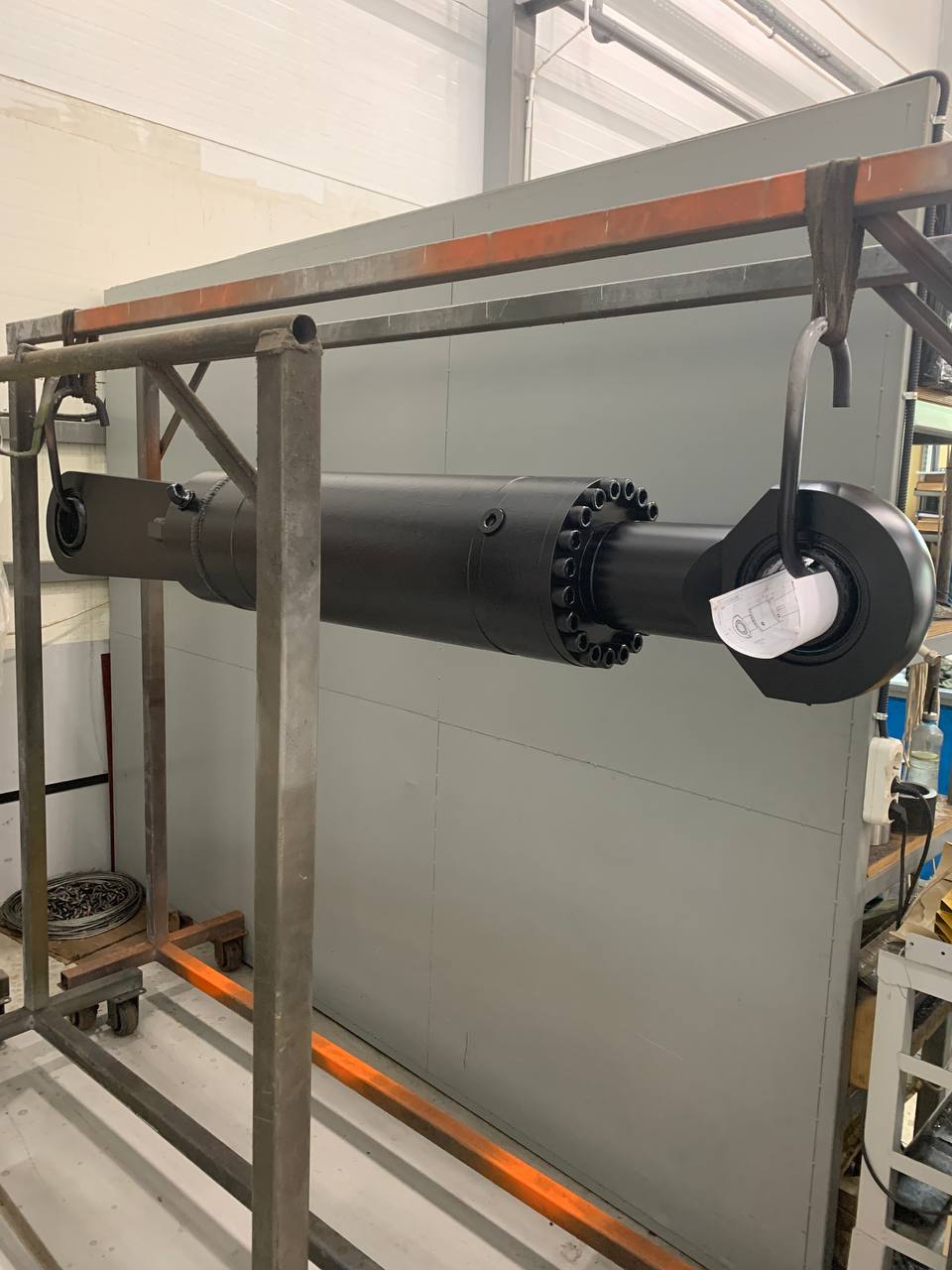

Гидроцилиндр на винтах Donvard — сварной поршневой цилиндр, где корпус крепится к раме или плите через отверстия и винты, что обеспечивает простую и экономичную схему монтажа без дополнительных фланцев и лап. Винтовое крепление удобно для установки в промышленных пресс‑агрегатах, подъёмных столах, фиксаторах и других узлах, где требуется жёсткая фиксация и удобный доступ для обслуживания. Цилиндр двухстороннего действия работает при давлении до 210 бар, с гильзой из бесшовной трубы St52, хромированным штоком Ra ≤ 0,2 мкм и комбинированными уплотнениями PU/NBR/FPM, рассчитанными на температуры до 200 °С. На штоке или передней крышке могут быть предусмотрены отдельные проушины, фланцы или резьба для подключения к рабочему органу, что позволяет использовать цилиндр в самых разных кинематических схемах. Возможна поставка как типовых моделей, так и изготовление под индивидуальные размеры и шаг крепежных отверстий.
