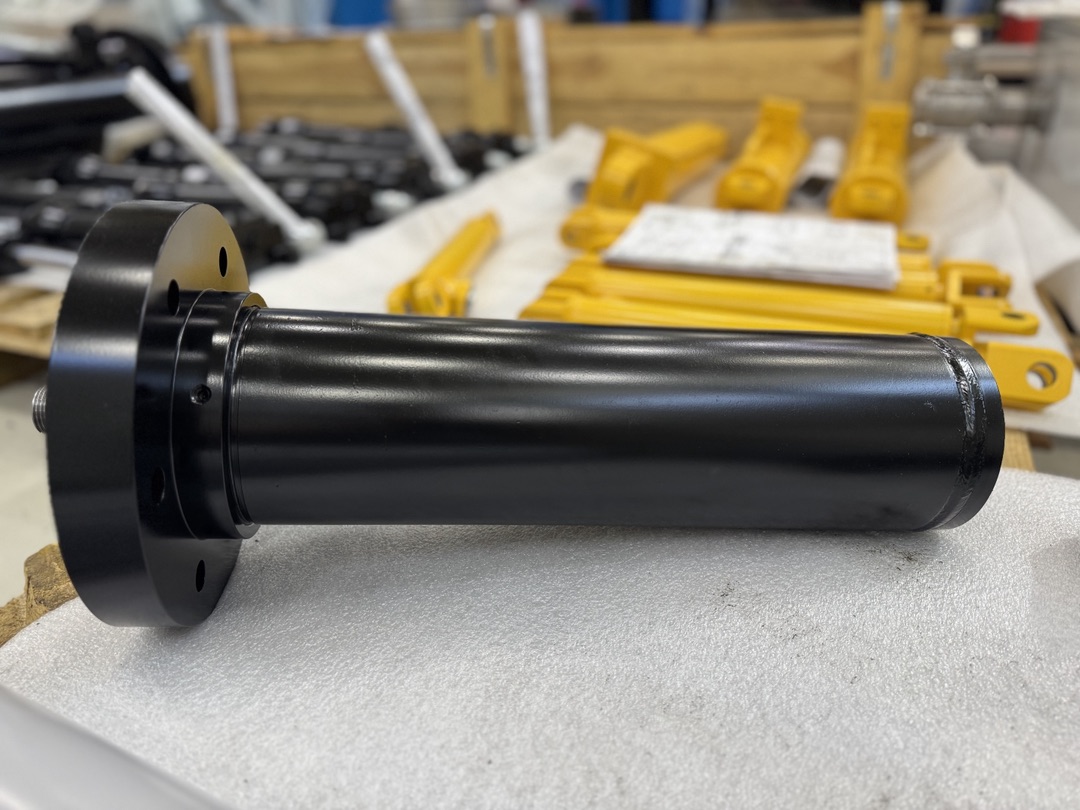

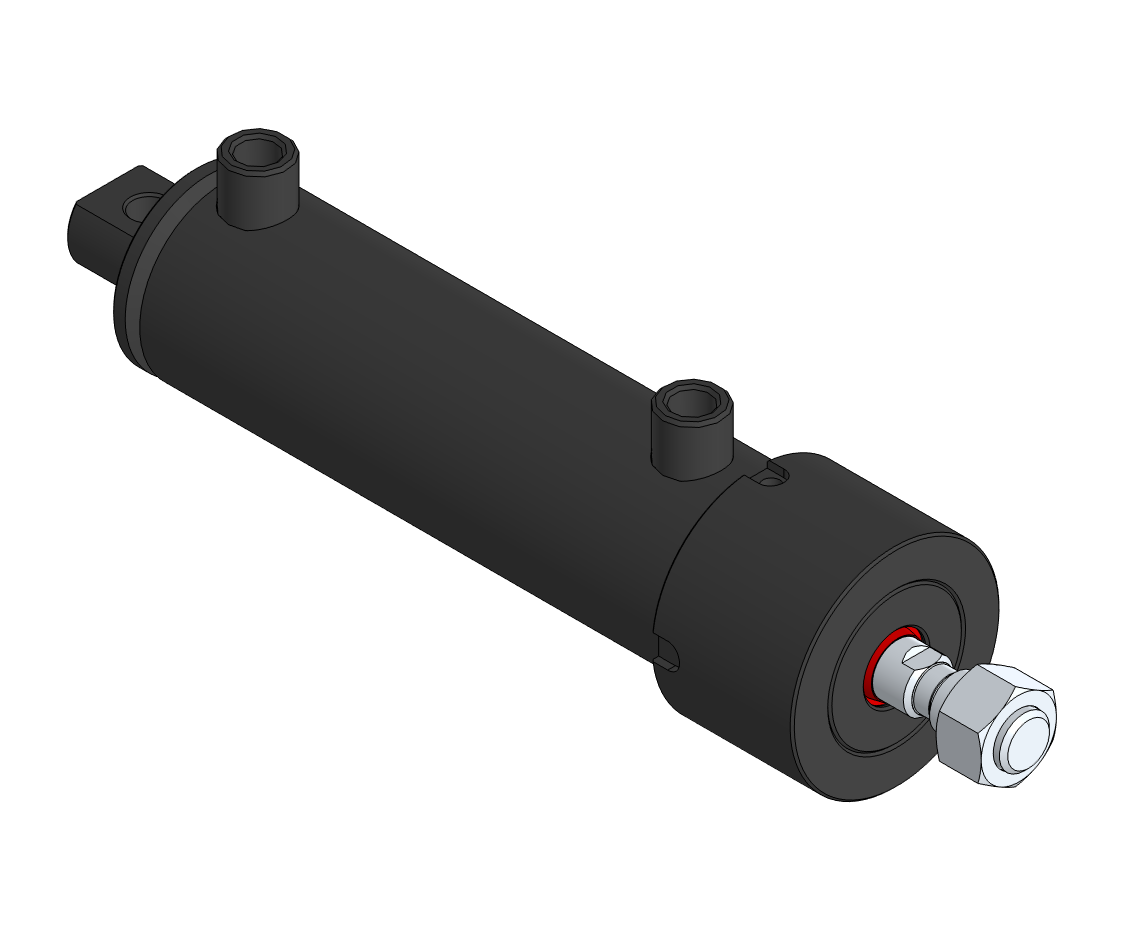

Гидроцилиндр с пружинным возвратом

Гидроцилиндр с пружинным возвратом - это односторонне действующий гидравлический механизм, в котором возврат штока в исходное положение обеспечивается не гидравликой, а встроенной пружиной. Подходит для задач, где требуется надёжное удержание в выдвинутом положении и автоматическое возвращение при сбросе давления.

Применяется в системах безопасности, клапанах, аварийных подъёмниках, станках с автоматическим циклом, где важна отказоустойчивость и простота управления.

Рабочий цикл: при подаче масла под давлением шток выдвигается, сжимая пружину. Когда давление снимается - пружина возвращает шток в исходное положение без необходимости обратной подачи жидкости. Это упрощает систему, снижает энергопотребление и исключает риск «зависания» при отказе насоса.

- Шток – хромированный, обеспечивающий плавное движение без заеданий

- Уплотнения - из специальных композитных материалов (фторкаучук, полиуретан с бронзовым наполнением), устойчивых к маслам, перепадам температур:

• Исполнение уплотнений под разные климатические условия
  • Стандартные от − 30°C до +80°C
  • Низкотемпературные -50°C до +80°C
  • Высокотемпературные от -20°C до +200°C (фторкаучук (FKM, FPM))
• Техническая реализация:
  • Рабочее давление — до 350 бар
  • Ход — от 5 до 500 мм
  • Диаметр штока от 25 до 300
  • Диаметр поршня от 40 до 500

Возможна реализация с защитной гофрой.

Возможна интеграция с датчиками положения, датчики давления и системами управления для регулирования хода и давления.

Все детали обрабатываются с высокой точностью, исключая люфты, перекосы и вибрации при циклических нагрузках.

Все цилиндры проходят тестирование на герметичность и прочность.

Подбор по модели техники, нагрузке и ходу — по техническому заданию.

e-mail: info@donvard.ru

тел.: +7(3412)90-41-42

Гидроцилиндр с пружинным возвратом Donvard — односторонний поршневой цилиндр, где усилие создаётся только при выдвижении штока под давлением жидкости, а возврат в исходное положение происходит за счёт сжатой пружины, установленной в штоковой или поршневой полости. Такое исполнение применяется в пресс‑агрегатах, фиксаторах, упорах, зажимных механизмах и других узлах, где обратное движение не требует управления от гидравлики, а важна простота и надёжность схемы. Цилиндр рассчитан на давление до 210 бар, с гильзой из бесшовной трубы St52, хромированным штоком Ra ≤ 0,2 мкм и комбинированными уплотнениями из полиуретана, NBR и FPM, обеспечивающими длительный ресурс и стабильную работу при температурах до 200 °С. Пружинный возврат упрощает гидросистему, снижает объём рабочей жидкости и позволяет использовать компактные станции одностороннего действия. Возможна поставка как типовых моделей, так и индивидуальное производство с подбором усилия, хода и жёсткости пружины под конкретное оборудование.
