- Модульные клапаны ограничения давления серии AM.3.VM / AM.3.VI CETOP 3 (Ду 6 мм)
Стоимость оборудования рассчитывается индивидуально, в зависимости от необходимых характеристик и объема заказа.
Для уточнения стоимости:
Позвоните нам по номеру +7 (3412) 90-41-42
Или оставьте заявку
Запросить ценуКлапаны ограничения давления AM.3.VM позволяют регулировать давление в диапазоне 2÷320 бар. Возможны следующие варианты исполнения:
- AM.3.VM: однолинейное на линиях A или B, двухлинейное на линиях A и B, cо сливом в линию T;
- AM.3.VM.P: однолинейное в линии P, со сливом в линию T;
- AM3VI: однолинейное на линиях A или B, и двухлинейное на линиях A и B, с перекрестным сливом в линию A или B.
На всех модификациях могут быть установлены 3 различных типа пружины, в зависимости от необходимого диапазона настройки.
| Максимальное рабочее давление | 320 бар |
| Настройки давления: | |
| пружина 1 | 50 бар |
| пружина 2 | 150 бар |
| пружина 3 | 320 бар |
| Максимальный расход | 40 л/мин |
| Рабочая жидкость | минеральные
масла DIN 51524 |
| Вязкость рабочей жидкости | 10 ÷ 500 мм2/с |
| Температура жидкости | -25°C ÷ 75°C |
| Температура окружающей среды | -25°C ÷ 60°C |
| Уровень очистки | класс 10 по NAS
1638 с фильтром ß≥75 |
| Вес AM.3.VM.A/B/P... | 1,2 кг |
| Вес AM.3.VM.AB... | 1,3 кг |
| Вес AM.3.VI.A/B... | 2 кг |
| Вес AM.3.VI.AB... | 2,2 кг |

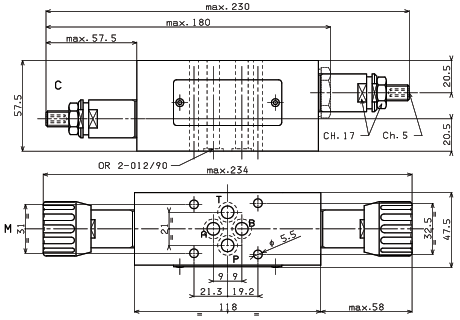

AM.3.VM.AB...
AM.3.VM.P...
AM.3.VI.AB...
C - регулировочный винт
M - пластиковая ручка
Характеристики рабочей поверхности:
| AM | 3 | VM | A | C | 1 | - | 00 | 3 |
| AM | Продукция | |||
| AM | Модульный клапан | |||
| 3 | Типоразмер | |||
| 3 | CETOP 3, Ду 6 мм | |||
| VM | Тип клапана | |||
| VM | клапан ограничения давления | |||
| VI | клапан ограничения давления с перекрестным сливом | |||
| A | Линии регулирования давления | |||
| Обозначение | Значение | Гидравлическая схема | ||
| A | A | VM | VI | |
 |
 | |||
| B | B | \
 |
 | |
| P | P |
 | ||
| AB | AB |  |
 | |
| C | Тип регулировочного винта | |||
| C | регулировочный винт | |||
| M | пластиковая ручка | |||
| 1 | Настройка давления в линиях A/B/P | |||
| 1 | макс. 50 бар (белая пружина) | |||
| 2 | макс. 150 бар (желтая пружина) | |||
| 3 | макс. 320 бар (зеленая пружина) | |||
| - | Настройка давления в линии B | |||
| - | так же, как в линии A | |||
| 1 | макс. 50 бар (белая пружина) | |||
| 2 | макс. 150 бар (желтая пружина) | |||
| 3 | макс. 320 бар (зеленая пружина) | |||
| 00 | Исполнение | |||
| 00 | cтандартное | |||
| V1 | уплотнения Viton | |||
| 3 | Номер серии | |||
| 3 | ||||
Расход
Минимальное давление настройки
Кривые 1, 2, 3 – настройка давления
